フランジ・開先

フランジ部長さ


                                 単位:mm
厚さ t     t ≦ 6
 6 < t ≦ 12
    12 < t
フランジ長さ203 t38
※鋼管サイズ150A以下で厚さ6㎜以下のものにつきましては15㎜を標準とします。

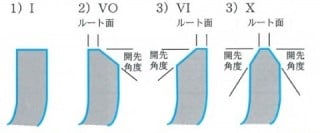

標準開先形状

厚さ t 開先形状 ルート面mm 開先角度
2 ≦ t < 4    Ⅰ       ー
4 ≦ t < 9    ⅤO   1     30°
9 ≦ t    ⅤO   2     30°
※ご指定の無い場合は、上記の通りとします。
